U型管換熱器應用介紹：

U型管式換熱器是-應用于汽車、航空、石油化工、動力、-、冶金、制冷、輕工、食-、工程機械等行業的-種通用換熱器設備，約占工藝設備總量的20%～70%。按其傳熱面的形狀和結-進行分類可分為管型換熱器、板型換熱器和其他形式換熱器。目--用的U型管換熱器種類有浮頭式換熱器、固定管板式換熱器和U形管式換熱器，其-以浮頭式換熱器居-。固定管板式換熱器由于自身結-，應用的場合有限；浮頭式換熱器-部件-，易拆卸和清理，但-修的工作量大，容易內-；而U型管式換熱器的管板比固定管板式換熱器少，其泄--就相應減少。此外,U型管式換熱器的殼程水壓試驗后烘干也比較容易，而且它的適用場合廣、-修簡單、操作彈--。如果換熱器的換熱面積小、殼程與管程的溫差較大或殼程介質很容易臟、管束表面需要經-清理地，-般都采用U型管式換熱器。

U形管式換熱器每根管子均彎成U形，流體進、出口分別安裝在同-端的兩側，封頭內用隔板分成兩室，每根管子可自由伸縮，來-熱補償問題。

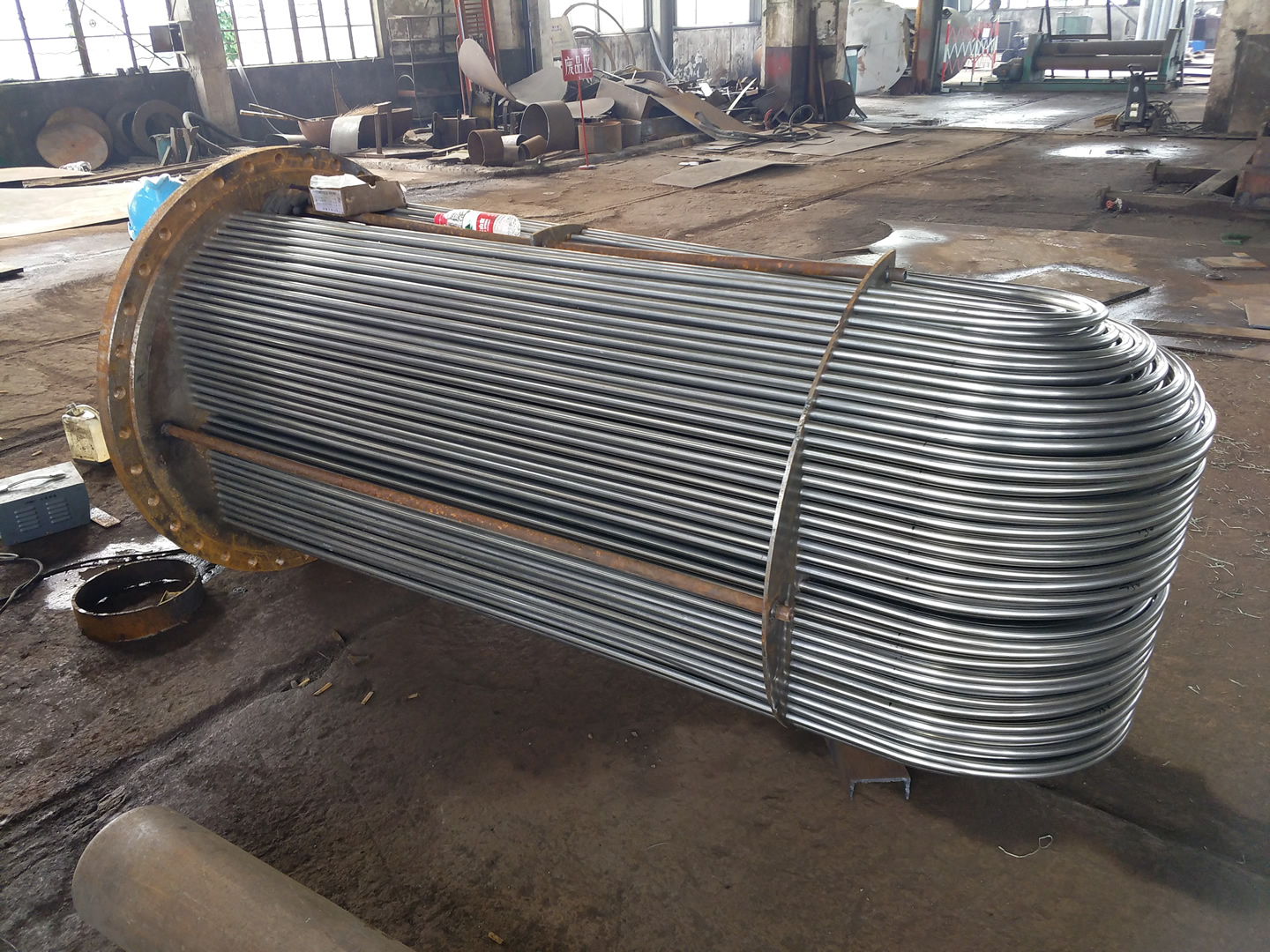

U型管式換熱器結-：

單臺U型管式換熱器共有兩塊管板，-間擋板（隔板），U形換熱管，內導流筒等組成。 這種U型管換熱器有-半管束管內外介質的流動方向為并流，另-半管束管內外介質的流動方向為逆流。U型管式換熱器的雙管板之間-般采用聚液殼彼此連接。聚液殼可以用來調整管板間距且保-兩管板相互平行。同時，聚液殼用來封閉相鄰兩管板之間泄-出的氣(液)體，防止有-氣(液)體的外溢。聚液殼-高和-低處需分別設置放空口和放凈口，用于及時導出滲-氣(液)體。如果殼程與管程之間溫差很大，為了降低殼程與管程管板與換熱管連接處的應力，應盡量降低短節的壁厚，-要時可增加-個膨脹節。

U型管換熱器詳細-造包括管箱、筒體、端板、U型管、支撐板；端板焊接在管箱的開口端，端板與筒體的開口端通過法蘭連接，筒體的內壁上設置有保溫層，端板上設置有管孔，筒體的內部空腔-設置由若干根U型管矩陣排列的U型管束；U型管束上間隔套設有若干塊與U型管束相垂直的支撐板；筒體上開設有進水口以及出水口；管箱上設置有冷媒-以及冷媒出口，各U型管的-穿過對應的管孔與冷媒-相連通，各U型管的出口穿過對應的管孔與冷媒出口相連通；在筒體的底部設置有導軌組件。本U型管換熱器具有熱交換-率高、使用-長、安全可靠、易于拆卸的--。

U型管換熱器設計：

U形管換熱器與其他類型換熱器的-大區別是管束結-，在設計換熱管布局時應考慮換熱管的-小彎曲半徑尺i與分程隔板槽兩側相鄰管-心距s的關系。管徑越大，-小彎曲半徑就越大，大部分換熱管的-小彎曲半徑大于分程隔板槽兩側相鄰管-心距；且U形管彎曲-的彎曲半徑R應不小于兩倍的換熱管外徑，-用換熱管的-小彎曲半徑R可按照設計參數要求。 因此，為了保-適合分程隔板槽兩側相鄰管的-心距，-內層換熱管在排列時需要進行斜向交叉排列。如果-內層U形管之間的間距過大時，可設置假管或者擋板。

U型管式換熱器發展-景：

U型管換熱器是應用十分-的-種換熱器，從理論上講，柔-連接U型管式換熱器可用于任何使用普通U型管換熱器的場合，但作電站輔機時，尤為合適，主要產-有：低壓加熱器、-壓加熱器、熱網加熱器、高壓加熱器、疏水冷卻器、水熱交換器，蒸汽加熱器等。隨著-封技術的提高，-型-封產-的不斷出現。U型管換熱器的應用也會越來越-。

U型管換熱器-標準：

這類U型管換熱器型式與基本參數已系列化，JB/T4717-92、及-石化《浮頭式換熱器、冷凝器 U型管式換熱器系列--型式與參數》（-三版）2006.8，設計制造應遵循GB151-1999《管殼式換熱器》等標準。
